Poloketi Manaoga
Aotelega Fa'atusa ma Fa'ata'ita'iga 3D
Fa'aaliga: O le ata fa'atulagaina e na'o le fa'aogaina o le fa'ata'ita'iga ma e le fa'atusaina le fausaga fa'aletino o meafaigaluega.Ole tele fa'apitoa e tatau ona fa'atulaga e tusa ai ma tulaga o le nofoaga a le tagata fa'atau.

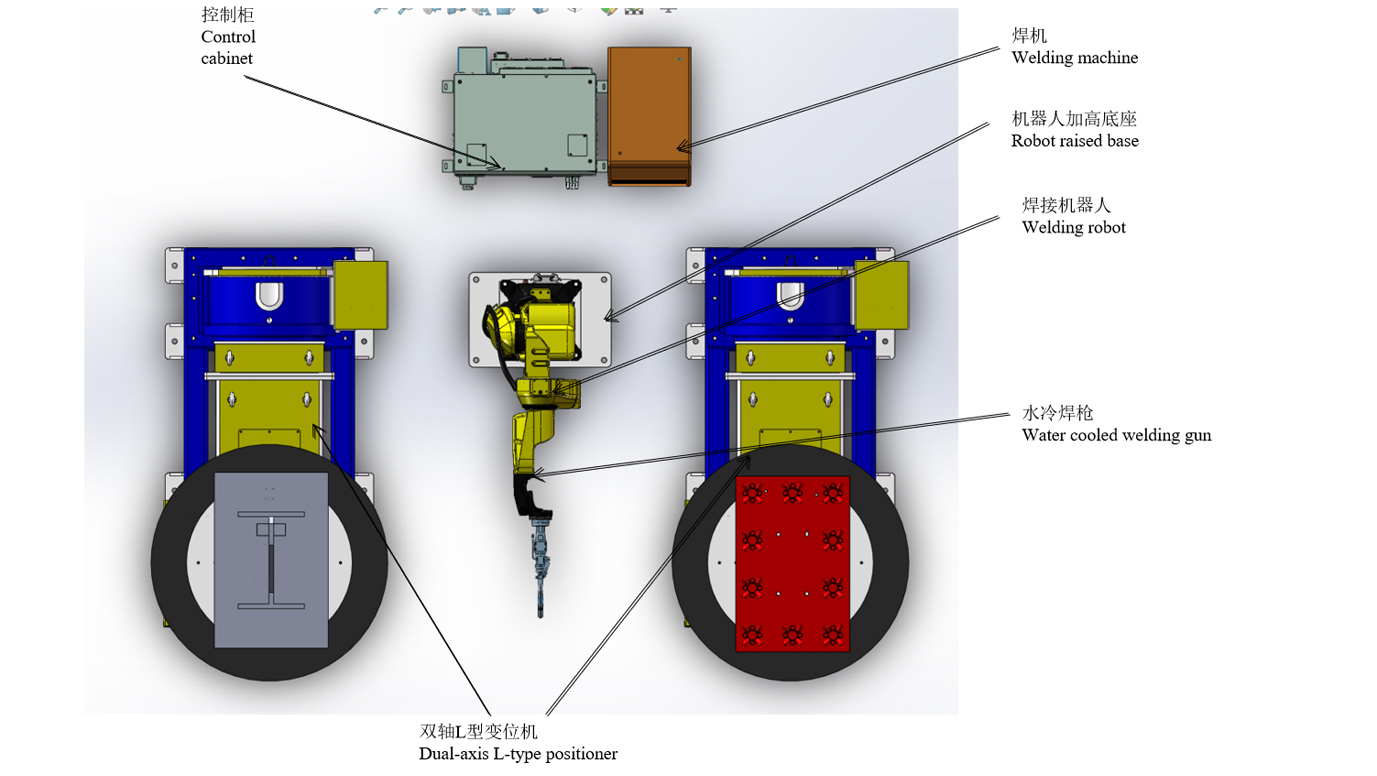

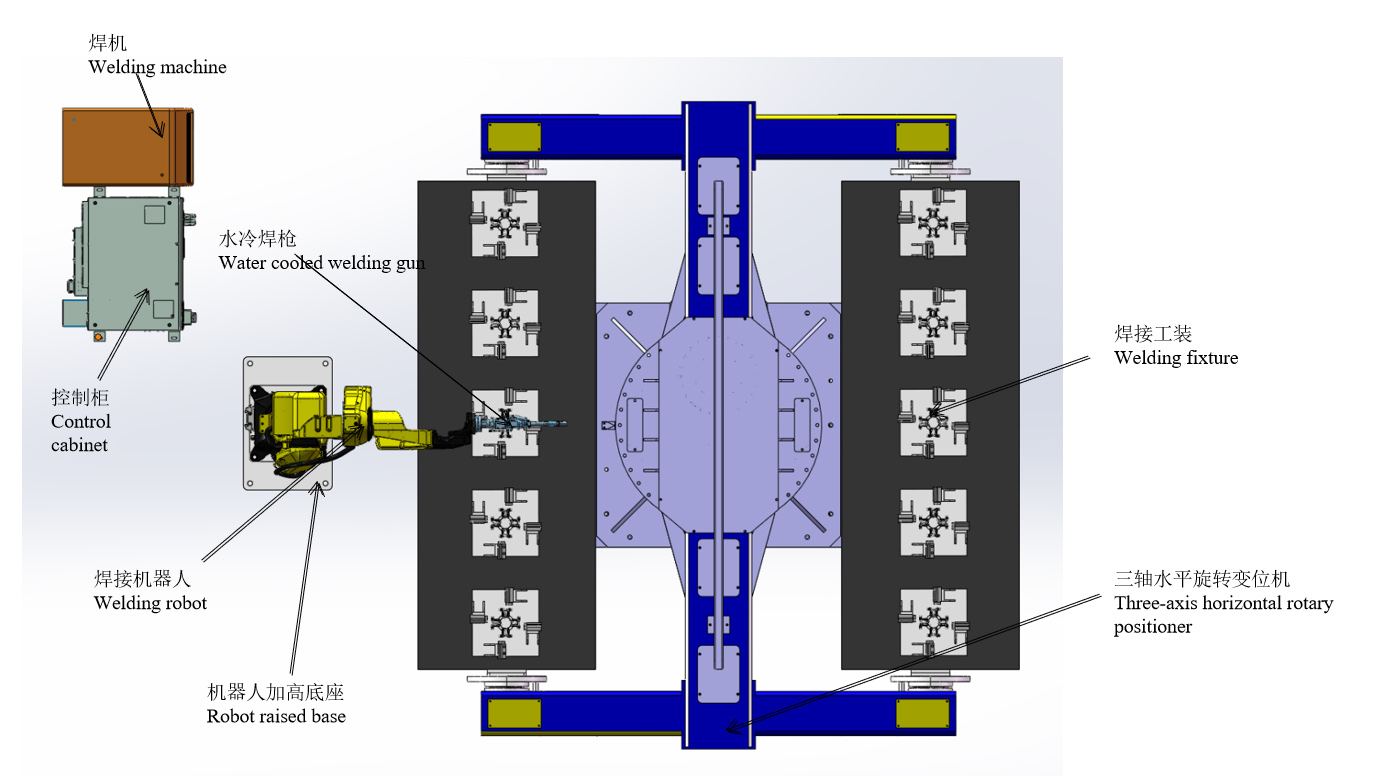

Meafaigaluega ata fa'aletino ma fa'ata'ita'iga 3D
Ata fa'aletino mea faigaluega & fa'ata'ita'iga 3D
Fuafuaga Fuafuaga
Fa'asologa o galuega
Tulaga mo le faagaoioiga o fale faigaluega
(1) Tuu ma le lima le mea faigaluega i totonu o le tulaga ma faʻapipiʻi e tusa ai ma manaʻoga.
(2) A uma ona ola masini uma ma e leai se faʻailoga e faʻaalia, sauni mo le faʻapipiʻiina.
(3) O le robot e taofi i le amataga o galuega, ma o le polokalama faʻatautaia a le robot o le polokalame gaosiga tutusa.
Fa'agasologa o le ueloina o le fa'aogaina o lima
1. Fa'apipi'i lima seti lima vaega lima ile itu A.
2. Toe fo'i ma le lima i le vaega saogalemu ma amata le fa'amau fa'amau e fa'amau ai mea faigaluega.
3. E taamilo le tulaga se'ia amata uelo le robot i le itu B.
4. Ave ma le lima i lalo mea faigaluega ua uelo i le itu A, ona sosoo ai lea ma seti e lima o vaega o le pa'u.
5. Fa'ata'amilomilo le fa'agaioiga o so'otaga i luga.
O le taimi faʻapipiʻi mo seti taʻitasi o lima o le 3min (e aofia ai le taimi faʻapipiʻi), ma le taimi faʻapipiʻi o seti 10 o le 30min.
Fa'agasologa uelo o fa'atasiga ipu fa'apipi'i + fa'apotopotoga lima
1. Fa'apipi'i ma le lima le ipu fa'apipi'i mua'i fa'asino ile tulaga L-ituaiga ile itu A.
2. Fa'amau fa'amau fa'apipi'i fa'apipi'i ipu fa'apipi'i (15min/set).3.
3. Fa'apipi'i ma le lima vaega matala o le fa'apotopotoga lima i luga o le tulaga L-ituaiga i le itu B.
4. O loʻo faʻaauau pea ona faʻaogaina e le robot le faʻapotopotoga lima pe a uma le faʻapipiʻiina o le faʻapotopotoga ipu faʻapipiʻi (uʻu lima mo le 10min + faʻapipiʻiina o le mea faigaluega ma le faʻapipiʻiina o le robot mo le 5min)
5. Aveese ma le lima le fa'apotopotoga ipu fa'apipi'i.
6. u'ulima tusilima o fa'apotopotoga ipu fa'apipi'i (ave'esea-nofoa uelo-utaina i totonu ole 15min)
7. Fa'apipi'i ma le lima le ipu fa'apipi'i mua'i fa'asino i luga ole tulaga L-ituaiga ile itu A.
8. Aveese le faʻapipiʻi lima uelo ma faʻapipiʻi vaega faʻapitoa
9. Taamilomilo le faagaoioiga o sooga i luga.
O le taimi e maeʻa ai le faʻapipiʻiina o le ipu e 15min + taimi faʻamaeʻa o le faʻapotopotoga lima e 15min.
Taimi atoa 30min
Folasaga o Tong Suiga Meafaigaluega
O le taimi faʻapipiʻi o le robot i le paʻu o loʻo taʻua i luga e sili ona lava e aunoa ma le taofi.E tusa ai ma le 8 itula i le aso ma le lua faʻatautaia, o le gaosiga o faʻapotopotoga e lua e 32 seti i le aso.
Ina ia faateleina le gaosiga:
E tasi le robot ua faaopoopo i le tolu-axis positioner i le lima subassembly nofoaga ma suia i le faaluaina masini uelo.I le taimi lava e tasi, e manaʻomia foʻi e le faʻapipiʻi ipu faʻapipiʻi + fale faʻapotopotoga lima lima e faʻaopoopo i ai ni seti se lua o le L-ituaiga positioner ma le tasi seti o robot.I le 8-itula aso ma le tolu tagata faʻatautaia, o le gaosiga o faʻapotopotoga e lua e 64 seti i le aso.
Lisi Meafaigaluega
| Aitema | S/N | Igoa | Qty. | FAAMATALAGA |
| Robots | 1 | RH06A3-1490 | 2 seti | Saunia e Chen Xuan |
| 2 | Robot pulea kapoti | 2 seti | ||
| 3 | Robot siitia faavae | 2 seti | ||
| 4 | fana uelo faamafanafana vai | 2 seti | ||
| Meafaigaluega fa'apitonu'u | 5 | Uilaina Punavai Malosi MAG-500 | 2 seti | Saunia e Chen Xuan |
| 6 | L-ituaiga tulaga lua-axis | 2 seti | ||
| 7 | Tulaga fa'ata'amilo fa'ata'amilo e tolu | 1 seti | Saunia e Chen Xuan | |
| 8 | Fa'atonu | 1 seti | ||
| 9 | Fa'amama fana | Seti | Filifili | |
| 10 | Meafaigaluega e aveese ai le pefu | 2 seti | ||
| 11 | Pa saogalemu | 2 seti | ||
| Auaunaga Fesootai | 12 | Fa'apipi'i ma fa'atonu | 1 mea | |
| 13 | afifiina ma felauaiga | 1 mea | ||
| 14 | Toleniga faʻapitoa | 1 mea |
Fa'amatalaga Fa'apitoa
Ua fausia i totonu vai-cooled fana uelo
1) O fana uelo taitasi e tatau ona ui atu i fua faʻavae e faʻamautinoa ai le saʻo atoatoa;
2) O le vaega R o le uelo fana e faia e ala susu susu auala lafo, lea o le a le deformed ona o le vevela maualuga e faia e uelo;
3) E tusa lava pe fetoʻai le fana uelo ma le mea faigaluega ma mea faʻapipiʻi i le taimi o le gaioiga, o le a le punou le fana uelo ma e leai se toe faʻasaʻoga e manaʻomia;
4) Faʻaleleia le faʻasaʻo aʻafiaga o le kesi puipuia;
5) O le saʻo o le paelo e tasi o loʻo i totonu ole 0.05;
6) O le ata e mo naʻo faʻamatalaga, ma e faʻatatau i filifiliga mulimuli.
L-ituaiga tulaga lua-axis
Positioner o meafaigaluega faʻapitoa faʻapipiʻi fesoasoani, lea e talafeagai mo le faʻaogaina o galuega faʻasolosolo, ina ia maua ai le tulaga lelei machining ma le saoasaoa o le uelo.E mafai ona faʻaaogaina i le manipulator ma le masini uʻamea e fausia ai se nofoaga faʻapipiʻi otometi, ma e mafai foi ona faʻaaogaina mo le faʻaogaina o mea faigaluega i le taimi o le faʻaogaina o le tusi.O galuega fa'aopoopo fa'atasi ma le ta'avale fela'ua'i fesuisuia'i ua fa'aaogaina mo le fesuia'iga o laulau faigaluega, fa'atasi ai ma le sa'o maualuga o le fa'atonuga o le saoasaoa.Pusa pulea mamao e mafai ona iloa le faagaoioiga mamao o workbench, ma e mafai foi ona fesootai ma manipulator ma uelo masini pulea faiga e iloa ai le faagaoioiga fesootai.O le fa'ailoga uelo e masani lava ona aofia ai le fa'aogaina o le masini ma le fa'aogaina o le laulau faigaluega.O le mea faigaluega faʻapipiʻi i luga o le laulau faigaluega e mafai ona oʻo atu i le manaʻomia o le uʻamea ma le faʻapotopotoga faʻapipiʻi e ala i le siiina, liliu ma le fesuiaʻi o le laulau faigaluega.O lo'o fa'asolo le laulau faigaluega i le fa'atonutonuina o le saosaoa fa'asolosolo fa'asolo, lea e mafai ona maua ai le saoasaoa fa'amalieina.
O ata e mo na'o fa'amatalaga, ma e fa'atatau i le mamanu mulimuli.
Tulaga fa'ata'amilo fa'ata'amilo e tolu
1) E tolu-axis fa'ata'amilomilo positioner e masani lava ona aofia ai se faavae mautu tu'ufa'atasi, pusa spindle rotary ma pusa si'usiʻu, faʻavaa uʻamea, servo afi ma saʻo faaitiitia, faiga conductive, ufiufi puipui ma le pulea eletise, ma isi.
2) E ala i le faʻatulagaina o masini servo eseese, e mafai ona faʻatautaia mamao le tulaga e ala i le faiaoga robot poʻo le pusa gaioiga fafo;
3) O le uʻamea manaʻomia ma le faʻapotopotoga faʻapipiʻi e ausia e ala i le liliu o le mea faigaluega faʻapipiʻi i luga o le workbench;
4) O le taamilosaga o le laulau faigaluega e pulea e se afi servo, lea e mafai ona ausia le saoasaoa lelei o le uelo;
5) O ata e mo naʻo faʻamatalaga, ma e faʻatatau i le mamanu mulimuli;
Tuuina atu o le eletise
E talafeagai mo le splicing, lapping, sooga tulimanu, faagaau ipu ipu sooga, sootaga laina laina ma isi faiga soofaatasi, ma e mafai ona iloa uma tulaga uelo.
Saogalemu ma le faatuatuaina
O le masini uelo ma le fafaga uaea o loʻo faʻapipiʻiina i luga o le taimi nei, sili atu-voltage ma le puipuia o le vevela.Ua latou pasia le EMC ma le suʻega eletise e manaʻomia e le atunuʻu GB / T 15579, ma pasia le 3C faʻamaonia e faʻamautinoa ai le faʻamaoni ma le saogalemu i le faʻaaogaina.
Fa'asao malosi ma puipuiga o le siosiomaga
O le taimi e iloa ai le kesi, fa'agasolo taimi tu'uina atu kesi ma le tu'u taimi tu'uina atu kesi e fetuutuunai ina ia mautinoa le fa'aoga talafeagai o le kesi.Pe a faʻamalosia le masini uʻamea, pe afai e le ulu atu i le tulaga uelo i totonu ole 2 minute (taimi e mafai ona fetuunai), o le a otometi lava ona ulufale i le tulaga moe.Tape le ili ma faʻaitiitia le faʻaaogaina o le malosi.
O le ata e mo na'o fa'amatalaga, ma e fa'atatau i le filifiliga mulimuli.
Tuuina atu o le eletise
Fa'amama fana ma masini suau'u sili silicone ma masini tipi uaea
1) Suau'u Silicone spraying masini o le nofoaga faamama fana e faʻaaogaina le faʻamalo lua mo le faʻafefeteina o le koluse, ina ia mafai e le suauʻu silicone ona oʻo atu i le pito i totonu o le faʻafefe o le sulu ma faʻamautinoa o le a le pipii atu le paʻu uelo i le nozzle.
2) O le faʻamamaina o fana ma masini suauʻu suauʻu silicone ua mamanuina i le tulaga lava e tasi, ma e mafai e le robot ona faʻamaeʻaina le faagasologa o le suauʻu suauu ma le faʻamamaina o fana ma na o le tasi le gaioiga.
3) I le tulaga o le pulea, o le faʻamamaina o le fana ma le masini suauʻu silicone e manaʻomia naʻo se faʻailoga amata, ma e mafai ona amata e tusa ai ma le faʻasologa o gaioiga faʻapitoa.
4) O le masini tipi uaea e faʻaaogaina ai le faʻaogaina o le faʻaogaina o le fana uʻamea, lea e faʻaumatia ai le manaʻoga e faʻaogaina le solenoid valves e pulea ai ma faʻafaigofieina le larrament eletise.
5) O le masini tipi uaea e mafai ona faʻapipiʻi ese pe faʻapipiʻi i luga o le faʻamamaina o le fana ma le masini suauʻu silicone e fausia ai se masini tuʻufaʻatasia, lea e le gata ina faʻasaoina ai avanoa faʻapipiʻi, ae faʻafaigofie foi le faʻatulagaina ma le pulea o le ala kesi.
6) O le ata e mo naʻo faʻamatalaga, ma e faʻatatau i filifiliga mulimuli.
Pa puipui
1. Fa'atu pa puipui, faitoto'a saogalemu po'o fa'amau fa'amau, loka saogalemu ma isi masini, ma fa'atino puipuiga fa'apipi'i talafeagai.
2. E tatau ona seti le faitoto'a o le saogalemu i le tulaga sa'o o le pa puipui.E tatau ona fa'apipi'iina faitoto'a uma i ki ma fa'amau mo le saogalemu, fa'amau fa'amau ma fa'amau taofi fa'afuase'i.
3. O le faitotoa saogalemu e fesoʻotaʻi ma le faiga e ala i le loka saogalemu (sui).A tatala fa'aletonu le faitoto'a saogalemu, e taofi le fa'agaioiga ma tu'u mai ai se fa'ailo.
4. Fuafuaga puipuia o le saogalemu e mautinoa ai le saogalemu o tagata faigaluega ma meafaigaluega e ala i masini ma polokalama.
5. O le pa saogalemu e mafai ona saunia e le Party A lava ia.E fautuaina le fa'aogaina o le fa'aogaina o le fa'aogaina o le grid ma tao le vali fa'ailoga samasama i luga.
Faiga Fa'aeletise
1. E aofia ai le faʻatonutonuina o faiga ma faʻailoga fesoʻotaʻiga i le va o meafaigaluega, e aofia ai masini, uaea, avanoa, ki, ma isi;
2. O le iunite otometi ua mamanuina i le moli faʻailoga e tolu-lanu.I le taimi o gaioiga masani, o le moli lanu e tolu e faʻaalia le lanu meamata;afai e toilalo le iunite, o le moli lanu e tolu o le a faʻaalia le faʻailoga mumu i le taimi;
3. O lo'o iai fa'amau fa'alavelave fa'afuase'i i luga o le kapoti fa'atonu robot ma pusa a'oa'oga.I le tulaga o faʻalavelave faʻafuaseʻi, e mafai ona oomi le faʻamau faʻalavelave faʻafuaseʻi e iloa ai le taofi faʻafuaseʻi o le faiga ma tuʻuina atu se faʻailoga faʻailoga i le taimi e tasi;
4. E mafai ona tuʻufaʻatasia le tele o polokalame faʻaoga e ala i le masini aʻoaʻoga, e tele talosaga e mafai ona tuʻufaʻatasia, lea e mafai ona faʻamalieina manaʻoga o le faʻaleleia o oloa ma oloa fou;
5. Faʻailoga faʻalavelave faʻafuaseʻi uma o le faʻatonuga atoa ma faʻamaufaʻailoga saogalemu i le va o masini faʻaogaina ma robots e fesoʻotaʻi atu i le saogalemu ma fesoʻotaʻi e ala i le polokalame faʻatonutonu;
6. O le fa'atonuga fa'atonutonu e iloa ai le feso'ota'iga fa'ailo i le va o masini fa'aogaina e pei o le robot, talone utaina, gripper ma masini masini.
7. E manaʻomia e le masini masini masini faʻafesoʻotaʻi faʻailoga ma le robot system.
Si'osi'omaga fa'agaioia (tuuina atu e le Vaega A)
| Paoa sapalai | Tuuina atu o le eletise: tolu-vaega fa-uaea AC380V ± 10%, fesuiaiga o le voltage ± 10%, taimi: 50Hz; E mana'omia le tu'uina atu o le mana o le kapoti fa'atonuina e fa'aauupegaina i le kilia ea tuto'atasi; E tatau ona fa'atūina le kapoti fa'atonu a le robot i lalo ole 10Ω; O le mamao lelei i le va o le eletise ma le kapoti faʻatonutonu eletise eletise o loʻo i totonu ole 5 mita. |
| Punavai | O le ea faʻamalosi e tatau ona faʻamamaina e aveese ai le susu ma mea leaga, ma o le mamafa o le gaosiga pe a uma ona pasia le tolu tolu e tatau ona 0.5 ~ 0.8Mpa; Ole mamao lelei ile va ole ea ma le tino robot o loʻo i totonu ole 5 mita. |
| Faavae | O le fola sima masani o le fale faigaluega a le Party A e tatau ona faʻaaogaina mo togafitiga, ma o faʻavae faʻapipiʻi o meafaigaluega taʻitasi e tatau ona faʻapipiʻi i le eleele ma faʻalautele faʻamau; Malosi sima: 210 kg/cm 2; Mafiafia o sima: sili atu i le 150 mm; Fa'avae le tutusa: itiiti ifo i le ±3mm. |
| Tulaga Siosiomaga | vevela ambient: 0 ~ 45 ° C; Susū faʻatusatusa: 20% ~ 75% RH (leai se faʻafefe); Vibration faatelevave: itiiti ifo i le 0.5G |
| Isi | Aloese mai kasa mumu ma pala ma vai, ma aua le sausauina le suauu, vai, pefu, ma isi; Taofi ese mai puna o le pisapisao eletise. |
